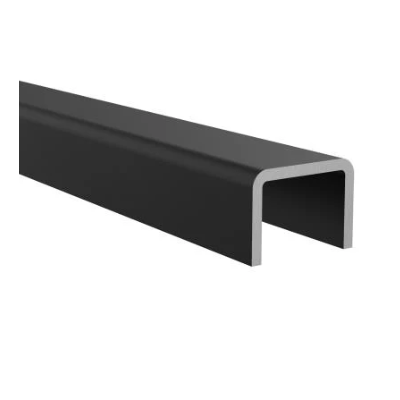

Užmaunamas porankis ant stiklo nerūdijančio plieno turėklų pritaikymas

Turėklai yra tradicinė architektūros sudedamoji dalis .

Tradicinėje architektūroje turėklai nedalyvauja viso pastato jėgos sistemoje, tačiau turėklai turi labai sėkmingą formą architektūros mene. Tobulėjant pačiam pastatui, tobulėjant mokslui ir technologijoms, tobulėjant medžiagoms, žmonių estetikai, turėklai taip pat labai išplėtoti, išvystyta įvairių formų.

Verta paminėti šias savybes:

  • Tradicinė mediena

  • Akmuo

  • Plyta

  • Keramikiniai turėklai

  • Geležis

  • Nerūdijančio plieno turėklai

  • Aliuminio lydinys

  • stiklinis turėklas

  • Nailono plieno šerdies derinys

  • Užmaunamas porankis



Yra įvairių formų ir gražių formų. Šiuolaikiniuose statybos projektuose turėklų projektavimas ir pritaikymas yra nepakeičiami.

<

Nerūdijančio plieno turėklai atlieka ne tik saugos vaidmenį, bet ir yra pastatų puošybos komponentas, sudarantis sąlygas projektuoti ir kurti gražius pastatus. Bet kad ir kokie nuostabūs būtų pastatai, pastato komponentų sauga turi būti garantuota.

Todėl šalyje yra paskelbti atitinkami statybos kodeksai ir gaminių standartai, numatantys tam tikrus saugos reikalavimus turėklų projektavimui ir pritaikymui bei gaminių gamybai. Architektūra glaudžiai susijusi su gyvybiškais žmonių interesais. Tik aiškus turėklų saugos apsaugos koncepcijos supratimas gali geriau suprasti projektavimo ir taikymo kryptį.

Gyvenamuosiuose pastatuose, nerūdijančio plieno balkonuose, nerūdijančio plieno vidaus laiptuose, vidiniuose kiemeliuose, lauko priešgaisriniuose laiptuose, žemose palangėse, rampos neįgaliesiems, stogo apsauga, verandos ir kitos dalys, kurioms reikia turėklų, mechaninės savybės, apsaugos aukštis ir konstrukcija turėklai skirtingose dalyse Yra atitinkami reikalavimai dėl reikalavimų. Renkantis medžiagą, reikėtų atsižvelgti į atsparumo korozijai įtaką eksploatavimo trukmei. Toliau aptariamos turėklų mechaninės savybės, apsaugos aukštis, konstrukcijos reikalavimai ir medžiagos pasirinkimas.

  1. Užmaunamas porankis Mechaninės savybės

Realiame gyvenime turėklais dažnai remiamasi, remiamas žmonių, į jį atsiremia, susidūrus dideliu greičiu, susidūrus su važiavimu ir pan., todėl turėklai turėtų būti pagaminti iš tvirtų ir patvarių medžiagų, tačiau dėl to, kad turėklai turi jėgos reikalavimus skirtingos dalys nėra vienodos.

Pagal mechaninio veikimo reikalavimus, nurodytus „Pastatų turėklai iš stiklo ir metalo“, kartu su turėklais gyvenamųjų pastatų dalyse, detalės yra šios:

1.1 variantas – nerūdijančio plieno turėklų horizontali apkrova

Nepriklausomai nuo to, kur pastatui pritaikyti turėklai, reikia atsižvelgti į reikalavimą, kad turėklai atlaikytų ne mažesnę kaip 1,0 kN/m horizontalią apkrovą. Pagrindinė priežastis yra ta, kad tol, kol žmonės eina į vietą, bus situacijų, tokių kaip atsiremimas ir lipimas ant turėklo, todėl turi būti užtikrintas turėklo saugumas, o turėklo eksploataciniai reikalavimai neturi būti mažinami dėl į vietas, kur mažai žmonių.

1.2 variantas – nerūdijančio plieno turėklų vertikali apkrova

Gyvenamųjų namų balkonuose, vidiniuose kiemeliuose, stogo apsauguose, išoriniuose koridoriuose ir kt. turėklai tarp dviejų turėklo kolonų (atstumas tarp kolonų ne didesnis kaip 1,2 m) turi išlaikyti 1,5 kN vertikalią apkrovą. Pagal „Statinio konstrukcijų apkrovų kodekso“ reikalavimus, turėklai turi vertikalią apkrovą. Apkrova ne mažesnė kaip 1,2 kN/m, tai atitinka du žmones, galinčius pilnai atlaikyti 75 kg svorį, o tai yra 95 proc. ergonomika. Daugiausia pagal žmonių kasdienius įpročius turėklai šiose pozicijose visi guli ant nugaros, o kai kurie net sėdi ant turėklo. Todėl būtina atsižvelgti į vertikalios apkrovos poveikį, ypač šoninėms turėklų konstrukcijoms, ypač svarbu atsižvelgti į vertikalios apkrovos projektą.

1.3 variantas – nerūdijančio plieno turėklų smūgis į minkštą ir sunkų objektą

Gyvenamųjų namų balkonuose, vidiniuose kiemeliuose, stogo apsauguose, išoriniuose koridoriuose ir kt. turėklai tarp dviejų turėklo kolonų (atstumas tarp kolonų ne didesnis kaip 1,2 m) turi išlaikyti 1,5 kN vertikalią apkrovą. Pagal „Statinio konstrukcijų apkrovų kodekso“ reikalavimus, turėklai turi vertikalią apkrovą. Apkrova ne mažesnė kaip 1,2 kN/m, tai atitinka du žmones, galinčius pilnai atlaikyti 75 kg svorį, o tai yra 95 proc. ergonomika. Daugiausia pagal žmonių kasdienius įpročius turėklai šiose pozicijose visi guli ant nugaros, o kai kurie net sėdi ant turėklo. Todėl būtina atsižvelgti į vertikalios apkrovos poveikį, ypač šoninėms turėklų konstrukcijoms, ypač svarbu atsižvelgti į vertikalios apkrovos projektą.

1.4 parinktis – Užmaunamas porankis kietų ir sunkių objektų atsparumas smūgiams

Kad ir kur būtų gyvenamojo namo nerūdijančio plieno turėklai, tol, kol turėklai atitinka stiklinę turėklų konstrukciją, jie turėtų atlaikyti kietų ir sunkių daiktų poveikį. Tvirtas plieninis rutulys sveria 1040g±10g, nusileidimo aukštis 1,2m, o pasukama rankena atsitrenkia į turėklų stiklą.

Jis naudoja pasukamos svirties smūgį, kuris gali veiksmingiau imituoti smūgio į turėklą poveikį. Jis daugiausia apsaugo nuo stiklo dūžimo po įprastų kietų daiktų smūgio, o tai sukels nereikalingą žmonių saugumą. Paslėpti pavojai.

1.5 variantas – nerūdijančio plieno turėklų vėjo slėgio reikalavimai

Lauko turėklai gyvenamuosiuose namuose turi į vėją nukreiptus balkonus, stogo apsaugas, verandas ir kt., o tvoros konstrukcija stiklinė arba metalinė plokštė, kuri turi atitikti apkrovą veikiant vietiniam vėjo slėgio indekso dydžiui.

  1. Apsaugos aukštis

Vystantis mano šalies nacionalinei ekonomikai ir gerėjant žmonių gyvenimo lygiui, žmonių, ypač jaunimo, ūgis apskritai didėja.

Todėl projektuojant turėklų apsaugos aukštį, statybos kodekse nurodytas turėklų apsaugos aukštis turėtų būti laikomas minimaliu dydžiu. Valdykite ir atitinkamai padidinkite turėklų apsaugos aukštį. Turėklų ir palangių aukštis bei pagrįstos konstrukcinės priemonės turi didelę įtaką saugiam pastatų naudojimui.

Projektuotojai turi visiškai suprasti atitinkamus statybos kodeksus, susijusius su gyvenamųjų namų projektavimu, ir išreikšti įvairius turėklų reikalavimus projektavimo brėžiniuose esančiuose statybos kodeksuose. aišku. Venkite nereikalingų paslėptų pavojų ir užtikrinkite žmonių gyvybės saugumą. Įvairių turėklų dalių apsaugos aukščio reikalavimai gyvenamojoje vietoje nėra vienodi. Tai apibendrinama pagal atitinkamas „Civilinio pastato projektavimo bendrųjų principų“, „Gyvenamųjų namų projektavimo kodekso“ ir „Projektavimo be kliūčių kodekso“ nuostatas:

  • Turėklų apsaugos aukštis (aiškus turėklų aukštis) balkone, verandoje, vidinėje terasoje ir viršutiniame asmens stoge, skrydžio aukštis yra mažesnis nei 24 m (apatinis ir daugiasluoksnis), turėklų apsaugos aukštis turi būti ne mažesnis kaip 1,05 m; Skrydžio aukštis yra 24 m ir didesnis ( turėklų aukštis turi būti ne mažesnis kaip 1,10 m.

  • Vidaus laiptų turėklų apsaugos aukštis turi būti ne mažesnis kaip 0,90 m, o lauko laiptų turėklų apsaugos aukštis – ne mažesnis kaip 1,10 m.

  • Kai horizontalios laiptų dalies ilgis yra didesnis arba lygus 0,50 m, turėklų apsauginis aukštis turi būti ne mažesnis kaip 1,05 m.

  • Kai abiejose neįgaliesiems skirtų rampų, laiptų ir laiptų pusėse yra dviejų lygių turėklai, turėklų apsaugos aukštis ir turėklų padėties aukštis yra atitinkamai 0,85 m ir 0,65 m.

Turėklų apsaugos aukščio nustatymas yra ypač svarbus turėklų saugos apsaugai. Toliau pateikiama analizė, kaip nustatyti turėklų apsaugos aukštį (bėgio tinklo aukštį).



2.1 variantas – nerūdijančio plieno balkonai, išoriniai koridoriai, vidiniai kiemeliai, vidaus koridoriai, turėklai prie Master stogo.

Ergonomikos požiūriu turėklų apsaugos aukštis turėtų būti didesnis nei žmonių svorio centras, ir žmonės jaustųsi saugūs. Remiantis „Bendraisiais civilinio projektavimo principais“, 14 mano šalies provincijų antropometriniai rezultatai 1980 m.

Vidutinis vyrų ūgis mano šalyje yra 1656,03 mm, o suaugusio žmogaus svorio centro aukštis vertikalioje padėtyje yra 994 mm, o svorio centro aukštis avint batus yra 994+ 20 = 1014 mm.

Todėl „Bendruosiuose civilinio projektavimo principuose GB 50352-2005“ nurodyta, kad turėklų apsaugos aukštis turi būti ne mažesnis kaip 1,05, kai balkonų, išorinių koridorių, vidaus koridorių, vidinių terasų, viršutinių stogų aukštis , o lauko laiptai yra mažesni nei 24m. Turėklų apsaugos aukštis turi būti ne mažesnis kaip 1,10 m, kai skrydžio aukštis yra 24 m ir didesnis, įskaitant vidutinius ir aukštus gyvenamuosius pastatus.

„Gyvenamųjų namų projektavimo kodekse“ ir „Bendruosiuose civilinio projektavimo principuose“ reikalaujama, kad mažaaukščių ir daugiaaukščių gyvenamųjų namų balkono turėklų apsauginis aukštis būtų ne mažesnis kaip 1,05 m, o balkono apsauginis aukštis. Vidutinio aukšto ir daugiaaukščių namų turėklai turi būti ne mažesni kaip 1,10 m.

Kai kurie projektuotojai, nustatydami uždaro balkono projektinį aukštį, mano, kad balkonas yra uždaras ir atlieka tokią pat funkciją kaip ir patalpa, todėl aukštį galima projektuoti pagal palangės aukštį, o tik reikia pasirūpinti, kad balkonas būtų uždaras. 0,90 m. Tai savaime suprantama, neatitinka „Gyvenamųjų namų projektavimo kodekso“ 5.6.4 straipsnyje reikalaujama, kad uždaras balkono turėklas taip pat atitiktų balkono turėklų apsaugos aukščio reikalavimus. Daugiausia dėl to, kad uždaras balkonas nekeičia žmogaus kūno ir kūno svorio centro reikalavimų. Projektavimo praktikoje dažnai reikia padidinti vidinį apartamentų plotą ir pasirinkti į šiaurę nukreiptą balkoną kaip virtuvės dalį. Nors balkonas projektuojant ir konstrukcijoje uždaras, jo aukštis turėtų būti 1,05 m.

Būtinų saugos apsaugos reikalavimų keisti negalima. Siekiant išvengti galimų pavojų saugumui, kitų uždarų balkonų apsaugos aukštis taip pat turėtų būti projektuojamas pagal gyvenamųjų patalpų reikalavimus. Apsauginis balkono turėklų aukštis turėtų didėti didėjant pastato aukščiui.



Apdorojamo ploto nustatymas: Pagal „Bendruosius civilinio pastato projektavimo principus“, kai turėklų apačios plotis yra didesnis arba lygus 220 mm, o aukštis yra mažesnis arba lygus 450 mm, tai yra padėtis, galima užlipti; Apatinė dalis yra platforma, kurios aukštis ne didesnis kaip 450 mm. Kai platformos plotis vidinėje turėklo pusėje yra didesnis nei 65 mm, platforma turėtų būti laikoma stabilia dalimi; įprastomis žmonių žingsniavimo sąlygomis žmonės gali lengvai užlipti ir atsistoti, o ne lipti.

Šiuo metu turėklų apsaugos aukštis Jei jis skaičiuojamas nuo grindų ar stogo, turėklų viršutinio paviršiaus aukštis bus mažesnis nei žmogaus svorio centro aukštis, o tai yra labai nesaugu, todėl turėtų būti apskaičiuojamas pagal skaitomos dalies viršutinį paviršių (1 pav.).

Pažymėtina, kad turėklų apsaugos aukštis nustatomas pagal nacionalinį standartą GB 50352 ir susijusius tarptautinius standartus, kurie reiškia turėklo aukštį, gautą pagal nurodytus reikalavimus po turėklų gaminio įrengimo projekte; turėklo aukštis yra jo paties aukštis, Ar atstumas nuo kolonos pagrindo iki viršutinio turėklo paviršiaus;

Tačiau kai kurie turėklai yra aukštesni už turėklą, o turėklai tam tikru mastu atlieka apsauginį vaidmenį. Tačiau pagal „Stikliniai ir metaliniai pastatų turėklai“ reglamentą turėklai yra aukštesni nei Viršutinis porankio paviršius nenaudojamas kaip apsauginė padėtis.



2.2 variantas – nerūdijančio plieno turėklai prie laiptų.

Laiptai skirstomi į vidaus ir lauko laiptus, jų reikalavimai skiriasi.

Vidaus laiptų turėklų aukštis turi būti ne mažesnis kaip 0,90 m, matuojant nuo priekinio laiptelio krašto. Kai horizontalus turėklas laiptinės šone viršija 0,50 m, jo aukštis turi būti ne mažesnis kaip 1,05 m. Taip yra todėl, kad kai horizontalios atkarpos ilgis viršija 0,5 m, žmonės čia gali pasikliauti turėklais.

Šiuo metu reikia atsižvelgti į žmogaus svorio centrą, todėl reikalavimas neturėtų būti mažesnis nei 1,05 m. „Pastatų priešgaisrinio projektavimo kodekse GB 50016-2014“ reikalaujama, kad turėklų aukštis būtų ne mažesnis kaip 1,1 m, kai lauko laiptai naudojami kaip evakuaciniai laiptai. Lauko laiptai pakabinami už pagrindinio pastato ribų, o turėklų apsaugos aukštis viršija žmogaus svorio centrą, tuo daugiau žmonių jaučiasi saugiau, todėl statybos kodeksas suteikia 1,1 metro aukštį.



Apdorojamo ploto nustatymas: Pagal „Bendruosius civilinio pastato projektavimo principus“, kai turėklų apačios plotis yra didesnis arba lygus 220 mm, o aukštis yra mažesnis arba lygus 450 mm, tai yra padėtis, galima užlipti; Apatinė dalis yra platforma, kurios aukštis ne didesnis kaip 450 mm. Kai platformos plotis vidinėje turėklo pusėje yra didesnis nei 65 mm, platforma turėtų būti laikoma stabilia dalimi; įprastomis žmonių žingsniavimo sąlygomis žmonės gali lengvai užlipti ir atsistoti, o ne lipti. Šiuo metu turėklų apsaugos aukštis Jei jis skaičiuojamas nuo grindų arba stogo, turėklų viršutinio paviršiaus aukštis bus mažesnis nei žmogaus svorio centro aukštis, o tai labai nesaugu,

Pažymėtina, kad turėklų apsaugos aukštis nustatomas pagal nacionalinį standartą GB 50352 ir susijusius tarptautinius standartus, kurie reiškia turėklo aukštį, gautą pagal nurodytus reikalavimus po turėklų gaminio įrengimo projekte; turėklo aukštis yra paties turėklo aukštis, Ar atstumas nuo kolonos pagrindo iki viršutinio turėklo paviršiaus; tačiau kai kurie turėklai yra aukštesni už turėklus, o turėklai tam tikru mastu atlieka apsauginį vaidmenį. Tačiau pagal „Stikliniai ir metaliniai pastatų turėklai“ reglamentą turėklai yra aukštesni nei Viršutinis porankio paviršius nenaudojamas kaip apsauginė padėtis.



2.3 variantas – nerūdijančio plieno turėklai prie žemos palangės

Kai palangė šalia dangaus yra mažesnė nei 0,80 m, reikia imtis apsaugos priemonių. Apsauginis aukštis turi būti ne mažesnis kaip 0,80 m nuo grindų. Imtis apsaugos priemonių; kai prie žemos palangės apatinės dalies, erkerio ir pan. yra plati palangė, ant kurios gali stovėti žmonės, apsauginis lango turėklo ar fiksuoto lango aukštis turi būti skaičiuojamas nuo palangės.

„Gyvenamųjų namų projektavimo kodeksas“ reikalauja, kad kai išorinės palangės aukštis nuo grindų ir žemės yra mažesnis nei 0,90 m, būtų įrengtos apsaugos priemonės, o kai lauke yra balkonas ar platforma, tokio apribojimo nėra. langas. Laisvas palangės aukštis arba apsauginis turėklo aukštis turi būti skaičiuojamas nuo apdorojamo paviršiaus, kad būtų užtikrintas 0,90 m prošvaisinis aukštis.

Stalviršiai ir turėklai, esantys žemiau 0,45 m nuo pastato (žemės) paviršiaus, dėl kurių gali lengvai lipti be sąmonės, neturėtų būti įskaičiuojami į grynąjį palangės aukštį. Mūsų gyvenamojo projekto erkeriui, nes ant jos yra pakankamai vietos žmonėms stovėti, saugumo sumetimais lango turėklo aukštį reikėtų skaičiuoti nuo palangės.

Taip pat yra atvejis, kai 0,9 m atstumu nuo apatinės erkerio dalies naudojamas fiksuotas ventiliatorius ir apsauginis stiklas be turėklų. Estetiniu požiūriu jokie turėklai neprivers žmonių jaustis patogiau ir skaidresni, tačiau fiksuotam ventiliatoriaus apsauginiam stiklui čia dažniausiai naudojamas tuščiaviduris laminuotas apsauginis stiklas. Laminuoto stiklo dalis yra dviejų sluoksnių 3+3+0,38mm storio Stiklas yra nepakankamas saugos apsaugai ir negali būti naudojamas kaip turėklas.

2.4 variantas – rampa neįgaliesiems

Atsižvelgiant į žmonijos poreikius, šiuo metu galiojantis „Gyvenamųjų namų kodeksas“ reikalauja, kad įvažiavimas į pastatą ir įėjimo platforma būtų suprojektuota taip, kad nebūtų kliūčių, kad būtų lengviau naudotis pagrobtaisiais ir regėjimo negalią turinčiais asmenimis. Kai prie įėjimo yra laiptų, reikia įrengti neįgaliųjų vežimėlių rampas ir turėklus. Neįgaliųjų rampos ir laiptai turi būti su 0,85 m aukščio turėklais. Kai turėklai yra dviejų lygių, apatinio turėklo aukštis turi būti 0,65 m.



  1. Statybos reikalavimai

Kurdami turėklus turėtume ne tik siekti tobulo efekto. Statydami taip pat turėtume atkreipti dėmesį į šiuos dalykus:

3.1 variantas – prasiskverbimas į turėklą

Turėklo skvarbumas turi ne tik neleisti žmogaus kūnui pereiti per turėklą, bet ir užkirsti kelią užstrigimui ar kritimui, taip pat neleisti antžeminiams objektams riedėti per turėklą, dėl kurio žmonės ir daiktai, esantys apačioje, gali būti sudaužyti.

3.1.1 Jei turėklai yra strypo konstrukcija, grynasis atstumas tarp gretimų strypų neturi būti didesnis nei 110 mm; jei turėklas yra stiklo arba metalo plokščių konstrukcija, turėklai ir kolona, turėklai ir turėklai, turėklai ir žemė ir tt Tarpas neturi būti didesnis nei 110 mm; jei turėklų lenta yra plieninis trosas arba plieno tinklelio konstrukcija, tarpai tarp kabelių arba tinklelis neturėtų leisti praeiti 110 mm skersmens plieninei sferai.

Daugiausia vadovaujantis ergonomikos principu, turėklų konstrukcijos tarpas yra per didelis arba per mažas, o vaikai lengvai išlipa, sukelia nelaimingus atsitikimus ar užstringa vaikų rankas ar kojas. Sferos patikrinimas daugiausia skirtas imituoti žmogaus galvą ir išbandyti tvoros konstrukciją tam tikromis išsiplėtimo sąlygomis, siekiant užtikrinti, kad galva neprasiskverbtų per tarpą, kad būtų užtikrintas saugus turėklų pritaikymas.

3.1.2 Šone montuojami turėklai, atstumas tarp tvoros krašto ir žemės neturi būti didesnis nei 30 mm



Apibūdinimas:

  • žemė;

  • Atstumas tarp tvoros krašto ir žemės.

Reikėtų suprasti, kad vaikai dažnai žaidžia prieš turėklą. Jei šone montuojamo turėklo apačioje yra per žemas tarpas, vaiko pėdos įstrigs į tarpą arba kyla pavojus iškristi per kūną.

3.1.3 Turėklai neturi būti palikti tušti 0,10 m atstumu nuo grindų (apdorojamo paviršiaus) ir stogo aukščio. Jo paskirtis – neleisti iš žemės tarpo išslysti ant žemės esantys smulkūs riedantys daiktai; tuo pačiu metu jis veikia kaip vandens barjeras.

3.2 variantas – įkopimas

Gyvenamiesiems turėklams, kai vienos turėklo pusės iškyšos aukštis yra didesnis nei 0,8 m arba ji yra pavojingoje zonoje, turėklai turi imtis priemonių, kad vaikai negalėtų lipti, kad vaikai nežaistų slydimo žaidimų ant turėklų ir nesukeltų nelaimingų atsitikimų nukritus.



3.3 variantas – objekto kritimo prevencija

Statant gėlių vazonus ar kitus daiktus gyvenamųjų namų balkonuose, stogo apsauguose, išoriniuose koridoriuose, reikia imtis prevencinių priemonių, kad būtų išvengta nelaimingų atsitikimų dėl krintančių gėlių vazonų ar kitų daiktų.

3.4 variantas – įranga ant turėklo

Kai balkonuose, stogo apsauguose ir išorinio koridoriaus turėkluose yra saulės elementai, reikia atkreipti dėmesį į atitinkamą saugą ir imtis atitinkamų apsaugos priemonių:

  • Fotovoltiniai turėklai, imkitės priemonių, kad išvengtumėte nuotėkio ir žaibo. Ant turėklų neleidžiama montuoti tokios įrangos kaip elektros saugykla.

  • Kad nenuplikytų ir nenuvarvėtų, reikia padaryti lengvus ir karščius turėklus. Turėklai negali būti naudojami kaip vandens vamzdžiai, o vandens rezervuarų ir kitos įrangos negalima montuoti ant turėklo.

Daugiausia saulės energijos balkonų turėklai naudojami balkonuose, kurie yra dažniausiai naudojamos vietos kasdieniame žmonių gyvenime. Su turėklų konstrukcija galima dažnai liestis. Saulės balkono turėklai atlieka saulės energijos konvertavimo funkciją. Po konversijos jie turi skirtingų medžiagų, tokių kaip elektra ar karštas vanduo. Todėl negalima nepaisyti saugos reikalavimų. Vandens rezervuarai ir energijos kaupimo įranga yra didelio dydžio ir yra energijos kaupimo įranga. Jie yra labai pavojingi. Montavimas ant turėklų sukels didesnį pavojų saugai.



  1. Medžiagos parinkimas

Renkantis medžiagas gyvenamųjų namų turėklams, turime atkreipti dėmesį į atsparumą korozijai, o dažniausiai naudojamoms medžiagoms pateikti reikalavimus pagal „Stiklo ir metalo turėklai statybai“.

4.1 variantas – nerūdijančio plieno turėklai

Nerūdijančio plieno medžiaga turi būti austenitinis nerūdijantis plienas, cheminė sudėtis turi atitikti atitinkamus GB/T 20878 reikalavimus, o Ni kiekis turi būti ne mažesnis kaip 8,00%, o Cr kiekis - ne mažesnis kaip 16,00%. Pagrindinės naudojamos medžiagos yra įprastos medžiagos, tokios kaip austenitinis nerūdijantis plienas 06Cr19Ni10, 06Cr17Ni12Mo2, 022Cr17Ni12Mo2, kurios plačiai naudojamos statybose, pasižymi geru atsparumu korozijai, geromis priežiūros, apdorojimo ir mechaninėmis savybėmis bei gražiu paviršiumi.

Tai nereiškia, kad turėklams galima naudoti tik austenitines nerūdijančio plieno medžiagas, o kitos nerūdijančio plieno medžiagos nėra tinkamos naudoti. Pavyzdžiui, feritinis nerūdijantis plienas nėra toks geras kaip austenitinis nerūdijantis plienas atsparumo korozijai požiūriu, tačiau jie naudojami vidaus turėklams su paviršiaus apdaila.

Galvaninis apdorojimas pagerina paviršiaus apdailą ir atsparumą korozijai, taip pat turi gerą naudojimo efektą; feritinis-austenitinis nerūdijantis plienas (dvipusis nerūdijantis plienas) turi tokį patį atsparumą korozijai kaip austenitinis nerūdijantis plienas, tačiau pasižymi geresnėmis mechaninėmis savybėmis, turėklų naudojimas taip pat buvo nuolat plečiamas ir buvo pasiektas geresnis pritaikymo efektas.

Taikant austenitinį nerūdijantį plieną, yra dvi aktualios temos – nerūdijančio plieno rūdžių problema ir nerūdijančio plieno juostos magnetinė problema. Bus analizuojamos šios dvi problemos.



4.1.1 Nerūdijančio plieno rūdžių problema

Nerūdijančio plieno atsparumas korozijai priklauso nuo chromo, tačiau kadangi chromas yra viena iš plieno sudedamųjų dalių, apsaugos būdai skiriasi. Kai pridedamas chromo kiekis pasiekia 10,5%, plieno atsparumas atmosferinei korozijai žymiai padidėja, tačiau kai chromo kiekis yra didesnis, nors atsparumą korozijai dar galima pagerinti, tai nėra akivaizdu.



Priežastis ta, kad kai chromas naudojamas legiruoti plieną, paviršiaus oksido tipas pakeičiamas į paviršiaus oksidą, panašų į susidarantį ant gryno chromo metalo. Šis tvirtai prilipęs oksidas, kuriame gausu chromo, apsaugo paviršių ir neleidžia toliau oksiduotis.

Šis oksido sluoksnis yra itin plonas, pro jį matomas natūralus plieno paviršiaus blizgesys, suteikiantis nerūdijančiam plienui unikalų paviršių. Be to, jei paviršinis sluoksnis bus pažeistas, atviras plieninis paviršius reaguos su atmosfera, kad pasitaisytų, iš naujo suformuotų šią „pasyvavimo plėvelę“ ir toliau atliks apsauginį vaidmenį; bet jis nėra visiškai be rūdžių.

Tai, ar jis surūdijęs, priklauso nuo įvairių veiksnių, tokių kaip jo molekulinė struktūra, apdorojimo technologija ir naudojimo aplinka. Rūdys ant paviršiaus yra ne kaip anglinio plieno rūdys, kurios greitai pažeidžia pagrindą, o savotiškos rūdys, kurios auga ant paviršiaus.

Per tam tikrą laiką substratas nepažeidžiamas ir gali būti pašalintas nušluostant arba valant chemikalais. Šio tipo rūdys, paprastai žinomos kaip „plaukiojančios rūdys“, turi daug rūdžių priežasčių, daugiausia dėl atmosferos aplinkos, statybos aplinkos ir gaminių priežiūros. Austenitinio nerūdijančio plieno atsparumo korozijai gerinimo raktas yra priežiūra ir priežiūra.



Jis turi gerą atsparumą rūdims šiomis dviem sąlygomis:

  • Sumažinti paviršiaus šiurkštumą. Kai paviršiaus šiurkštumas Ra yra mažesnis nei 0,5 µm, paviršių lengva valyti. , Sumažės kenksmingų medžiagų likučių ant nerūdijančio plieno paviršiaus, todėl sumažės rūdžių tikimybė. Veidrodžio paviršiaus šiurkštumas yra mažesnis nei Ra ir mažesnis nei 0,1 µm, o paviršius yra lygus ir neturi akivaizdžių nelygybių. Pridedant poliravimo, paviršius yra vaškas, suformuojant tankią pasyvavimo plėvelę, kuri turi stiprią antikorozinę savybę.

  • Elektrolitinis poliravimas atliekamas po mechaninio poliravimo. Elektrolitinio poliravimo tirpale yra pasyvuojančios medžiagos. Po elektrolitinio poliravimo ant nerūdijančio plieno paviršiaus susidaro storesnė pasyvinė plėvelė, kuri pagerina paviršiaus atsparumą korozijai. Atsparumas korozijai yra geresnis nei veidrodžio šviesa. Vienas dalykas, bendrieji veidrodžiai nėra elektropoliruoti.

4.1.2 Nerūdijančio plieno juostos magnetinė problema

Ne visi nerūdijantys plienai yra nemagnetiniai, bet tik austenitinis nerūdijantis plienas turi nemagnetines savybes. Tačiau veikiant šaltai, tai gali sukelti tam tikrą magnetizmo laipsnį. Po austenitinio nerūdijančio plieno apdorojimo lenkiant, tempiant, suvirinant ir kt.

Struktūra taip pat transformuosis į martensitą. Kuo didesnė šaltojo darbo deformacija, tuo didesnė martensito transformacija ir tuo stipresnis magnetizmas. Jei norite visiškai pašalinti austenitą Tūrinio nerūdijančio plieno magnetizmas gali būti atkurtas iki stabilios austenito struktūros apdorojant aukštoje temperatūroje tirpalu, taip pašalinant magnetizmą.



4.2 variantas – Konstrukciniai plieniniai turėklai

Konstrukcinio plieno paviršius turi būti apdorotas veiksmingomis antikorozinėmis ir antikorozinėmis priemonėmis; vario pagreitintos acto rūgšties (CASS) bandymas turi būti ilgesnis nei 16 val., o paviršiuje neturi būti defektų, tokių kaip skylutės ir pūslės. Paviršiaus antikorozinės ir antikorozinės priemonės turėtų apimti plieninio vamzdžio vidinio sienelės paviršiaus apdorojimą, o ne tik išorinio paviršiaus reikalavimus.

Tyrimai parodė, kad dėl to, kad vidinę sieną sunku apdoroti paviršiumi, o apdorojimo išlaidos yra didelės, taikant turėklą, turėklų gaminiams, pagamintiems iš anglinio plieno vamzdžio, vidinis sienos paviršius nebuvo apdorotas. Kai kuriuose lauko turėkluose dėl drėgnos aplinkos vamzdžio vidinė sienelė tampa drėgna.

Nelengva išdžiūti, sukelia koroziją iš vidaus. Apsauginis sluoksnis ant išorinio paviršiaus atrodo nepažeistas, tačiau iš tikrųjų jis buvo smarkiai aprūdytas. Remiantis tyrimais, neapsaugoto mažai anglies turinčio plieno korozijos greitis chloridų turinčioje jūros aplinkoje yra 0,15 mm ploto vienetui per metus. Jei nėra apsaugos, korozija ir toliau progresuos, o medžiaga netrukus pasirodys rimtai plonėjanti.

Todėl po tam tikro laiko vamzdžio sienelė buvo aprūdijusi, todėl turėklų kolona lūžta, o tai kelia didesnį pavojų saugai. Įvyko daug tokio pobūdžio avarijų. Pavyzdžiui, 2016 metų sausio 23 dieną moteris Čongčinge, stebėdama sniegą 24 aukšto balkone, dėl nulūžusio turėklo krito mirtinai. Siekiant išvengti galimų pavojų saugumui, renkantis anglinio plieno vamzdžius, turi būti reikalingos vamzdžio vidinės ir išorinės sienelių paviršiaus antikorozinės priemonės, visapusiškai atsižvelgiama į išretėjimo dėl korozijos tarnavimo laiką.



4.3 variantas – aliuminio lydinio turėklai

Aliuminio lydinio profilių pagrindinė medžiaga turi atitikti atitinkamus GB 5237.1 reikalavimus. Kai atliekamas paviršiaus apdorojimas, pavyzdžiui, anodavimas, elektroforetinis padengimas, poliesterio miltelių purškimas, fluoro angliavandenilių purškimas ir kt.

4.4 variantas – Stikliniai turėklai

Vidaus turėklų stiklai yra su kolonomis ir turėklais. Turėklų stiklas montuojamas kaip inkrustuota plokštė turėklų sistemoje. Turėklų stiklas turi būti laminuotas stiklas, nurodytas šiame reglamente; turėklų stiklas yra pritvirtintas prie konstrukcijos ir tiesiogiai palaiko žmogaus kūną. , Jo barjerinis stiklas turėtų numatyti: kai žemiausia barjerinio stiklo vieta yra ne aukščiau kaip 5 m nuo vieno aukšto žemės, turi būti naudojamas grūdintas laminuotas stiklas, kurio projektuojamas storis ne mažesnis kaip 16,76 mm; kai žemiausias barjerinio stiklo taškas yra virš vienos pusės žemės Kai jis didesnis nei 5 m, tokio tipo turėklų sistema nenaudojama. Turėklų sistemos, kurios tiesiogiai laikosi žmogaus kūną, ir turėklų sistemos su kolonomis ir turėklais skiriasi:



4.4.1 Turėklų sistemos, kuri tiesiogiai laikosi žmogaus kūną, struktūra:

4.4.2 Turėklų sistemos konstrukcija su kolonomis ir turėklais:

Lauko (balkonų, stogo apsaugos, verandų) tvoros stiklai turi būti suprojektuoti taip, kad būtų atsparūs vėjo slėgiui. Teritorijose, kurioms taikomi seisminio projektavimo reikalavimai, reikėtų atsižvelgti į bendrą seisminio poveikio poveikį ir atitikti šio reglamento nuostatas.



5 – Santrauka

Šiuolaikiniuose gyvenamuosiuose namuose turėklai atlieka ne tik dekoratyvinį estetinį efektą, bet svarbu, kad turėklai atliktų konstrukcijos saugos vaidmenį. Projektuojant turėklą, visapusiškas ir sistemingas projektavimas turėtų būti vykdomas atsižvelgiant į mechanines savybes, konstrukcinę saugą, apsaugos aukštį, medžiagų saugą ir turėklų dekoratyvinę estetiką. Žinoma, neužtenka vien turėti tam tikrų specifikacijų ir standartinių parametrų bei reikalavimų. Vis dar reikia bendradarbiauti su turėklų projektuotojais ir medžiagų tyrimų padaliniais, kad būtų nuolat tiriamas turėklų pritaikymas gyvenamuosiuose pastatuose, apibendrinami ir tobulinami atitinkami techniniai standartai, o vėliau tęsiamas projektavimas. Jis yra saugus, pritaikomas, patvarus, patikimas, gražios formos, turi gerą socialinį ir ekonominį efektyvumą.
